PRODUCT製品情報
ピンミル DDタイプ(高速ハンマーミル)
対象原料
ウコン、ケナフ、干海老、おから、牡蠣殻、鰹節、葉、よもぎ、顔料、焙煎大豆、きな粉、グラニュー糖、クロレラ、 化粧品、ケバ茶、コーン、げんのしょうこ、胡椒、スッポン、コーンスターチ、生石灰、ABS樹脂、硫黄化合物、 イオン交換樹脂、カーボン、エノシン酸シリカゲル、シリコン、ゼラチン、セラミックス、蕎麦殻、蕎麦甘皮、大豆、 チタン、陳皮、デーツ、デキストリン、トナー、ニッケル、人参粉、ビート糖、フイッシュミール、フッ素樹脂、 フライアッシュ、プロポリス、線香,フリーズドライ食品、ホウ酸、ポテトパウダー、麦の葉、メントール、ユリア樹脂、 ワックス、塩、塩ビ、塩化カリウム、化粧品原料、海草、海苔、貝の化石、活性炭、漢方薬、魚骨、鯉の餌、湯葉 工業石鹸、触媒、酸化セリウム、酸化鉄、辛子粉、水酸化アルミ、水酸化マグネシウム、水溶性ファイバー、水溶性添加剤、 乾燥生姜、煎玄米、脱脂大豆、猪苓、澱粉、唐辛子、乳糖、熱硬化性樹脂、粉体塗料、米、飽和ポリエステル、 卵殻、緑茶、蜆貝殻、豌豆、染料、洗剤、塗料、砂糖、澱粉、小麦粉、タルク、骨、香料、乾燥果実、乾燥野菜等 化学品、化粧品、食品、健康食品、香辛料、無機質、樹脂
粉砕原理・構造

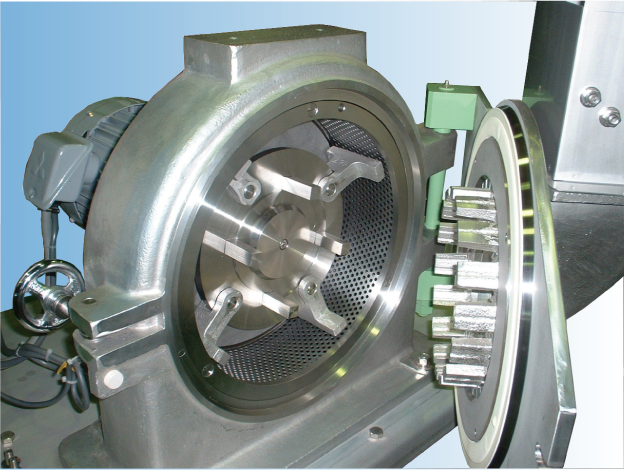

本体上部に取付けられた原料ホッパーに投入された原料は、フィーダーにより定量的に粉砕機本体に導入されます。本体導入部には 原料に含まれる鉄分を吸着する磁石が装着されております。導入された原料は風の流れと遠心力により分散され、回転板に装着され た駒、ドアに取付けられた固定盤、スクリーンにより粉砕され、スクリーンの穴径で規制され所定の粒度になって排出されます。
特長
- 回転板はモーターに直に取付けられています。ベルト駆動に比較しロスが少なく、弊社比では、20%以上の能力UPが実現しました。
- モーター直結にした事でベルト調整などのメンテナンスが不要になりました。
- モーター直結にした事で設置面積が小さくなりました。
- 駒に特殊鋳鋼を採用した事で、寿命が飛躍区的に延びました。
- 駒の配列に考慮した結果発生騒音と発生風量が減少しました。
- 駒の形状を変更した結果回転スピードを上昇でき、より微粉砕が出来る様になりました。
- 型を集約した事でモーター交換のみで能力UPが出来ます。
構造
仕様
形式 | A(mm) | B(mm) | C(mm) | D(mm) | 動力(kW) | 能力比 |
---|---|---|---|---|---|---|
DD-2-3.7 | 2,150 | 800 | 800 | 934 | 3.7 | 1 |
DD-2-5.5 | 2,150 | 800 | 800 | 934 | 5.5 | 1.5 |
DD-2-7.5 | 2,150 | 800 | 800 | 934 | 7.5 | 2 |
DD-2-11 | 2,150 | 800 | 800 | 934 | 11 | 3 |
DD-3-11 | 2,150 | 1,550 | 1,150 | 1,418 | 11 | 3 |
DD-3-15 | 2,150 | 1,550 | 1,150 | 1,418 | 15 | 4 |
DD-3-22 | 2,150 | 1,550 | 1,150 | 1,418 | 22 | 6 |
DD-3-30 | 2,150 | 1,550 | 1,150 | 1,418 | 30 | 8 |
