気流式乾式精密ふるい分け

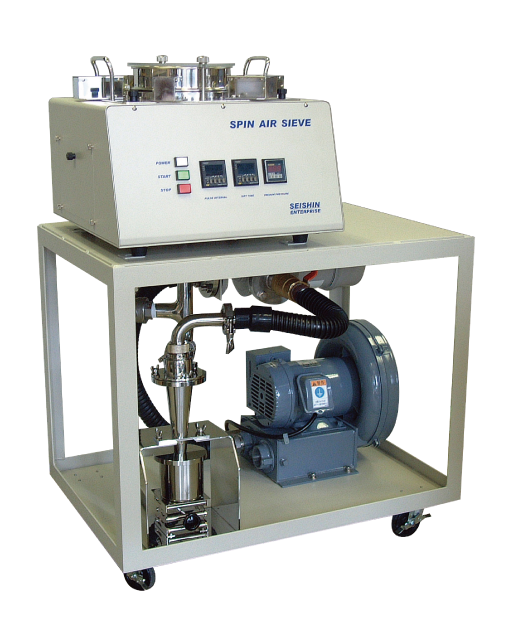

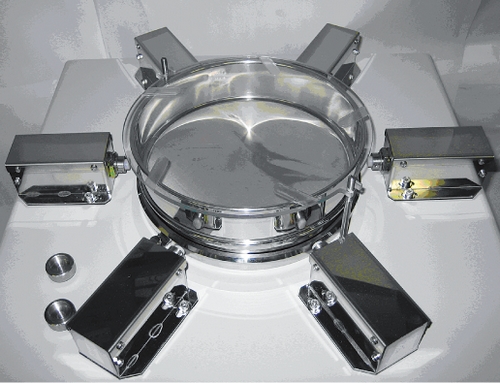

スピンエアーシーブSARシリーズ／SAMシリーズ（連続旋回気流式ふるい分け装置／バッチ旋回気流式ふるい分け装置）

対象原料

トナー、カーボン、CNT、シリカ、樹脂、正極・負極材、球状金属粉、蛍光体、セラミックス等

分級原理

• ブロワの吸引により、蓋とふるい枠のスペーサ隙間から吸い込まれたエアーにより、ふるい内部で旋回気流が発生します。
• フィーダ等で原料を供給すると、原料は3次元気流に乗り分散します。
• ふるい目開きより細かな原料は旋回中にふるい目を通過し、サイクロン等で回収されます。
• 原料はふるい内で旋回し続け、繰り返し分級のチャンスを迎えます。
• SARシリーズでは、下から上に向けてふるい分けることでそりゅうがふるい上に滞留しないため、目詰まりを最小限に抑えることに成功しました。
• SAMシリーズは、より高い効率でふるい分け分級をするために粗粉の排出口を設けていないバッチ機種を採用しています。主に研究品質管理部門で使用して頂ける乾式分級装置です。

特長

1. 分級前の分散ゾーンが大きく、3次元気流により粒子を理想的な高分散状態で分級ゾーンに送り込みます。
2. 3次元気流による分散は、強制分散による粒子の損傷が無く、粒子表面に傷をつけることも極めて少なくなります。
3. 粒子は分散ゾーン内で気流とともに3次元運動を繰り返すため、ふるい網との接触を抑えます。
4. 乾式風力分級機では得られない極めてシャープな部分分級効率を達成しました。
5. 駆動部が少なくなく構造が極めてシンプルですので、分解清掃性に優れております。
6. 超音波振動子の取付により、25μm以下の微粉域での高精度分級が可能です。
7. マイクロシーブ（電成ふるい）10μmまたはそれ以下の分級が可能です。
8. 医薬、食品用サニタリー仕様にも対応できます。
9. 高純度材料向けにコンタミが無い密閉型や、酸化を嫌う材料では窒素循環型も製作可能です。

マイクロシーブ

フローシート

仕様

用途

• 微粉域連続分級
• 保証ふるい
• 粗大異物の除去
• 微粉カット
